Torre de enfriamiento pultruida

Las torres de enfriamiento de contraflujo de la serie NPCT de NATIONAL se instalan en campo. Estas torres de enfriamiento de servicio pesado se pueden diseñar hasta 18 x 18 metros en cada tipo de celda para manejar un caudal de agua máximo de 5000 m³/h/celda.

Las estructuras de FRP pultruidas de las torres de enfriamiento NATIONAL NPCT se ensamblan completamente con arandelas de pernos y tuercas de acero inoxidable. La estructura de FRP pultruida es reconocida como uno de los mejores materiales de construcción para torres de enfriamiento, ya que no se corroe, oxida ni se deforma en ambientes hostiles.

Características de la torre de enfriamiento

● Torres de enfriamiento erigidas en campo con PRFV pultruido.
● Diseño de rendimiento térmico óptimo.
● Torres de enfriamiento de servicio pesado.
● Altamente resistente al ambiente corrosivo.
● Construcción de bajo costo y más rápida en comparación con la torre de enfriamiento RCC.
● Diseñado según los estándares CTI.
● Diseñado según aplicación industrial.

Ventajas de la torre de enfriamiento pultruida de FRP

● Ideal para funcionamiento en seco y húmedo.
● Consumo de energía más bajo.
● Diseño ligero.
● Resistente a los rayos UV y no corrosivo
● Libre de mantenimiento
● Vida más larga
● Construcción resistente a la intemperie
● Cumple con las especificaciones requeridas

Estructura de la torre

Cada elemento de FRP pultruido se prefabrica según planos y se envía a obra para su instalación inmediata. Cada columna se ancla a la cimentación para obtener la máxima estabilidad estructural. Se utilizan fijaciones de acero inoxidable en toda la torre de refrigeración, junto con casquillos de apoyo, para minimizar la tensión cortante de la fibra de vidrio en las uniones atornilladas. Si es necesario reemplazar algún elemento por cualquier motivo, basta con desatornillar la estructura y colocar la nueva pieza.

Equipos mecánicos

El ventilador de alta eficiencia consta de múltiples aspas de FRP con paso ajustable manualmente, unidas a un eje de acero galvanizado por inmersión en caliente o SS con herrajes de acero inoxidable. Los conjuntos de ventiladores están equilibrados estáticamente.

El eje de transmisión es de una sola pieza de acero galvanizado, acero inoxidable o un diseño avanzado de material compuesto, conectado a acoplamientos flexibles autoalineables. Los ejes de transmisión están equilibrados dinámicamente para minimizar las vibraciones de funcionamiento. Cada eje de transmisión está protegido con dos protectores de eje para contenerlo en caso de fallo del acoplamiento. Normalmente, el motor es de tipo TEFC con aislamiento de clase F, elevación de clase B y alta eficiencia energética (Eff-1).

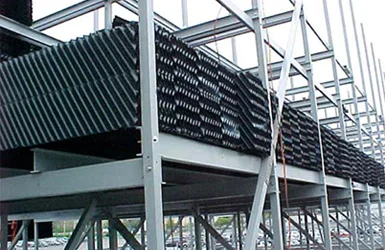

Rellenos de película para torres de enfriamiento

Hay diseños de llenado de máximo rendimiento y diseños antiobstrucción disponibles para una amplia gama de requisitos térmicos y de calidad del agua. Nuestros ingenieros de diseño evalúan cada aplicación de torre de enfriamiento para seleccionar el mejor sistema de llenado con máximo rendimiento térmico y mínimo consumo de energía.

Generalmente, el relleno de película más eficiente consiste en láminas de PVC pegadas o abotonadas para formar bloques, que se montan sobre elementos estructurales de FRP pultruido. El relleno cubre toda la superficie interior de la torre.

Para agua de mala calidad, se utilizan rellenos contra salpicaduras como rejillas contra salpicaduras, barras contra salpicaduras, relleno por goteo, relleno contra salpicaduras turbo, etc.

Pila de ventiladores de FRP

La chimenea del ventilador de FRP, con su diseño aerodinámico, y sus conos de recuperación, está construida con segmentos de paneles de FRP acanalados y robustos, unidos mediante pernos. Una boca de entrada de aire de radio completo facilita un flujo de aire uniforme hacia el ventilador. El ángulo de ensanchamiento del cono de recuperación está diseñado para una recuperación de velocidad del 75 % de la diferencia de presión de velocidad a la altura del ventilador y a la salida del cono. La chimenea del ventilador está diseñada para soportar una carga de viento equivalente a la carga de viento de diseño de la torre de enfriamiento.

Sistema de distribución de agua con ventilador de FRP

Normalmente, cada celda cuenta con una tubería colectora de PRFV acoplada a tuberías laterales de PVC con boquillas ABS antiobstrucción que distribuyen el agua uniformemente por toda la superficie de llenado. El sistema de distribución de agua requiere muy poco mantenimiento y una presión de bombeo nominal. La tubería colectora y las tuberías laterales se sujetan mediante abrazaderas sobre soportes de canal de PRFV pultruido.

Eliminadores de deriva

Las eliminaciones de deriva ofrecen las tasas de deriva más bajas de la industria con una caída de presión muy baja, lo que reduce los requisitos de potencia del ventilador y, por lo tanto, ahorra costos de energía. Evita el arrastre de rociado, lo que reduce las pérdidas de agua por arrastre. El eliminador es de PVC rígido.
